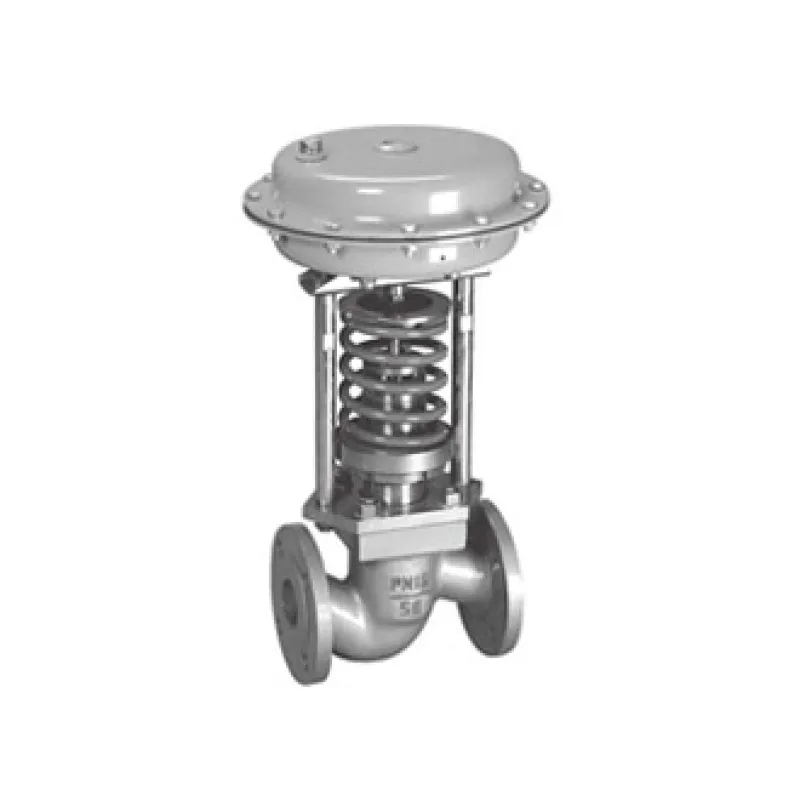

ZZYP型自力式压力调节阀,自力式调节阀,调节阀-ZZYP型自力式压力调节阀-浙江冠正阀门股份有限公司

产品概述

【产品说明】

ZZYP自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。该产品由低流阻单座(套筒)阀体、波纹管(套筒)平衡件及执行机构组成。是符合国际标准的新一代阀门产品。

【结构特点】

1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境；

2、结构简单，维护工作量小；

3、设定点可调且范围宽，便于用户在设定范围内连续调整；

4、膜片式执行机构较气缸式机构检测精度高，动作灵敏；

5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体压力的场合。据国外报道，城市供热、供暖系统采用该产品，节能效率比以前提高30%-40%，效果显著。

产品性能参数

ZZYP型自力式压力调节阀性能参数：

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260
		240～300 280～350 330～400 380～450 430～500 480～560 540～620
		600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.3		0.45		0.6		0.9		1.7		4		6.75		11.1		16
减压比	最大	10
	最小	1.25

产品零部件材料

ZZYP型自力式压力调节阀零部件材料：
阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

膜盖：A3、A3钢涂四氟乙烯不锈钢

填料：丁腈、乙炳、氟、耐油橡胶

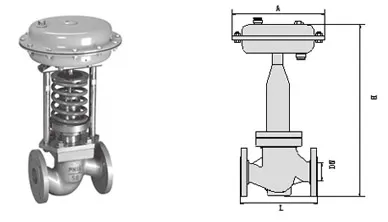

产品外形及结构尺寸

ZZYP型自力式压力调节阀外形及结构尺寸：

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围kpa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280-500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120-300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-2500	H	445		570		600	820		890	950	1000	1100	1200
		A	85		96
重量kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头累纹			M16×1.5
