| 产品分类 | 闸阀 |
| 口 径 | DN50 - 600 mm |
| 压 力 | PN10 - 16 |
| 备 注 | 手动、法兰连接、明杆楔式刚性单闸板 |
【产品概述】
Z41X-10、Z41X-16Q型明杆软密封闸阀产品性能参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41X-10 |
10 |
1.0 |
≤80 |
水 |
|
Z41X-16Q |
16 |
1.6 |
≤80 |
水 |
Z41X-10、Z41X-16Q型明杆软密封闸阀产品零部件材料：
|
型号 |
材料 |
|||
|
阀体、阀盖 |
阀杆 |
衬胶闸板 |
填料 |
|
|
Z41X-10 |
灰铸铁 |
铬镍不锈钢 |
球墨铸铁（丁晴橡胶） |
丁晴橡胶 |
|
Z41X-16Q |
球墨铸铁 |
铬镍不锈钢 |
球墨铸铁（丁晴橡胶） |
丁晴橡胶 |

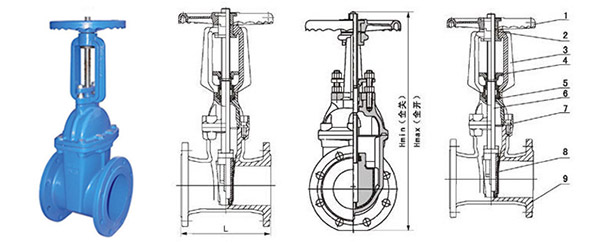

Z41X-10、Z41X-16Q型明杆软密封闸阀产品外形及结构尺寸：
|
Z41X-10 型明杆软密封闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
20 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
20 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
160 |
132 |
22 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
26 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
26 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
26 |
3 |
8×Φ23 |
|
250 |
330 |
395 |
350 |
319 |
28 |
4 |
12×Φ23 |
|
300 |
356 |
445 |
400 |
370 |
28 |
4 |
12×Φ23 |
|
350 |
381 |
505 |
460 |
429 |
30 |
4 |
16×Φ23 |
|
400 |
406 |
565 |
515 |
480 |
32 |
4 |
16×Φ28 |
|
450 |
432 |
615 |
565 |
530 |
32 |
4 |
20×Φ28 |
|
500 |
457 |
670 |
620 |
582 |
34 |
4 |
20×Φ28 |
|
600 |
508 |
780 |
725 |
682 |
36 |
5 |
20×Φ31 |
|
Z41X-16Q 型明杆软密封闸阀主要外形及结构尺寸（mm） |
|||||||
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |
