800X型压差旁通平衡阀

产品分类	水利控制阀
口径	DN50 - 450 mm
压力	PN10 - 25
备注	适用于空调系统供水之间以平衡压差的阀门

相关信息

服务承诺订货流程 阀门材料

产品概述
产品性能参数
产品零部件材料
产品外形及结构尺寸

【产品说明】

800X 压差旁通平衡阀用于空调系统供回水之间以平衡压差的阀门，可提高系统的利用率，保持压差的准确恒定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X 压差旁通平衡阀优越于其它平衡阀，它不需其它执行机械，完全靠介质自身的压力差来达到系统平衡之功能，节约能源及安装场地空间。

【结构特点】

1、压差旁通平衡阀两端及被控系统压差，支持用户系统变流量运行。

2、依靠压差自动工作无须外界动力。

3、可以直接显示控制压差。

4、可以直接设定控制压差。

5、控制压差调节灵敏，操作简单。

6、介质温度：0~150℃。

7、控制压差可调范围:0.05~0.6Mpa

8、控制压差误差≤±5%。

800X压差旁通平衡阀性能参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

800X压差旁通平衡阀零部件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

800X压差旁通平衡阀外形及结构尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400	450
L	203	216	241	292	330	350	495	622	698	787	914	978
H1	160	180	200	270	310	320	370	430	480	525	580	635
H	610	625	642	750	808	864	1135	1185	1325	1385	1445	1445

800X 压差旁通平衡阀结构图.jpg

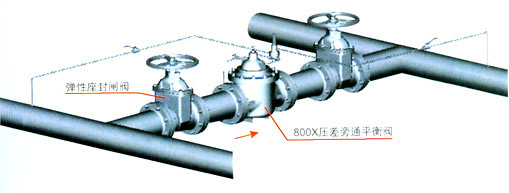

800X压差旁通平衡阀安装示意图：
800X 压差旁通平衡阀安装示意图.jpg
800X 压差旁通平衡阀安装示意图2.jpg
当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大，控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大，主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。高泉本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

文中数据、图片对产品内容及性能参数、结构尺寸参数描述均只适用于参考，价格及详情，请联系我们，电话：0577-66999655
