【产品说明】
Z15W-16P、Z15W-16R型不锈钢闸阀产品性能参数：
|
型号 |
PN |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
|
Z15W-16R |
16 |
1.6 |
-20~180 |
水、轻微腐蚀性气液体、饱和蒸汽、直接饮水 |
|
Z15W-16P |
Z15W-16P、Z15W-16R型不锈钢闸阀产品零部件材料：
|
名称 |
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
材料 |
不锈钢 |
不锈钢 |
不锈钢 |
膨胀石墨 |

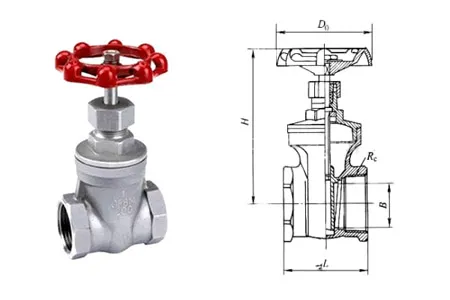

Z15W-16P、Z15W-16R型不锈钢闸阀产品外形及结构尺寸：
|
DN |
Rc/in |
L |
B |
H |
D0 |
||||
|
15 |
Rc1/2 |
56.5 |
15 |
94 |
70 |
||||
|
20 |
Rc3/4 |
60 |
20 |
102 |
70 |
||||
|
25 |
Rc1 |
68 |
25 |
114 |
80 |
||||
|
32 |
Rc1¼ |
75.5 |
32 |
124 |
80 |
||||
|
40 |
Rc1½ |
80 |
40 |
152.5 |
100 |
||||
|
50 |
Rc2 |
90.5 |
50 |
169.5 |
100 |
||||
|
名称 |
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|||||
|
材料 |
不锈钢 |
不锈钢 |
不锈钢 |
膨胀石墨 |
|||||
